Содержание
Условные обозначения
При маркировке полос для холодной штамповки гаек в условном обозначении дополнительно указывается буква Ш.
Полоса стальная горячекатаная толщиной 8 мм и шириной 36 мм, обычной точности прокатки (В), для холодной штамповки гаек (Ш) с серповидностью класса 2 в соответствии с ГОСТ 103-76 из стали марки Ст3пс:
Полоса |
8х36 - В - Ш - 2 ГОСТ 103-76 |
Ст3пс ДСТУ 2651-94 |
То же, повышенной точности прокатки Б, с серповидностью класса 1, толщиной 16 мм и шириной 75 мм из стали марки 09Г2:
Полоса |
16х75 - Б - 1 ГОСТ 103-76 |
09Г2 ГОСТ 19281-73 |
Широкополосный универсальный прокат марки Ст3кп, толщиной 32 мм, шириной 400 мм с ребровой кривизной по классу А:
Полоса |
А 32х400 ГОСТ 82-70 |
Ст3кп ДСТУ 2651-94 |
Прокат широкополосный, немерной длины (НД), улучшенной плоскостности (ПУ), с ребровой кривизной класса (А), с необрезной кромкой (НО), размерами 6×700×6000 мм по ГОСТ 82 из стали марки 35, с твердостью (ТВ1), с механическими сойствами (М3) с гарантией обезуглероживания не более 2 % на сторону (1С), с ультразвуковым контролем сплошности класса 2 (2УЗК), без термической обработки:
Полоса |
НД - ПУ - НО - 6х700х600 ГОСТ 82-70 |
35 - ТВ1 - М3 - 1С - 2УЗК ГОСТ 1577-93 |
Расчетные формулы

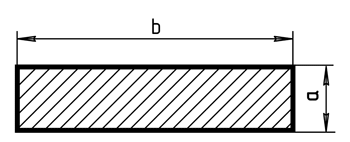

Рис. 1. Полоса
Масса полосы прямоугольного сечения Мп определяется по формуле:
Mп = L · ρу,
где L — длина полосы; ρу — теоретическая масса 1 м полосы, вычисленная по ее номинальным размерам.
При плотности стали ρ = 7850 кг/м3,
ρу = 0,007850 · a ·b, (кг/м),
где а — толщина полосы в мм; b — ширина полосы в мм.
Полоса горячекатаная по ГОСТ 103-76
Содержание
Сортамент и масса 1 м проката
Таблица 1. Теоретическая масса 1 м полосы прямоугольного сечения по ГОСТ 103–76 (толщина 4–18 мм)
b,мм |
Толщина, а, мм |
||||||||||||
4 |
4,5* |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
14 |
16 |
18 |
|
11 |
— |
0,387 |
0,432 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
12 |
0,377 |
0,424 |
0,471 |
0,565 |
0,659 |
0,754 |
— |
— |
— |
— |
— |
— |
— |
14 |
0,440 |
0,495 |
0,550 |
0,659 |
0,769 |
0,879 |
— |
— |
— |
— |
— |
— |
— |
16 |
0,502 |
0,565 |
0,628 |
0,754 |
0,879 |
1,005 |
1,130 |
1,256 |
— |
1,507 |
— |
— |
— |
18 |
0,565 |
0,636 |
0,707 |
0,848 |
0,989 |
1,130 |
1,272 |
1,413 |
— |
1,696 |
— |
— |
— |
20 |
0,628 |
0,707 |
0,785 |
0,942 |
1,099 |
1,256 |
1,413 |
1,570 |
1,727 |
1,884 |
2,198 |
2,512 |
— |
22 |
0,691 |
0,777 |
0,864 |
1,036 |
1,209 |
1,382 |
1,554 |
1,727 |
1,900 |
2,072 |
2,418 |
2,763 |
3,109 |
25 |
0,785 |
0,883 |
0,981 |
1,178 |
1,374 |
1,570 |
1,766 |
1,963 |
2,159 |
2,355 |
2,748 |
3,140 |
3,533 |
28 |
0,879 |
0,989 |
1,099 |
1,319 |
1,539 |
1,758 |
1,978 |
2,198 |
2,418 |
2,638 |
3,077 |
3,517 |
3,956 |
30 |
0,942 |
1,060 |
1,178 |
1,413 |
1,649 |
1,884 |
2,120 |
2,355 |
2,591 |
2,826 |
3,297 |
3,768 |
4,239 |
32 |
1,005 |
1,130 |
1,256 |
1,507 |
1,758 |
2,010 |
2,261 |
2,512 |
2,763 |
3,014 |
3,517 |
4,019 |
4,522 |
36 |
1,130 |
1,272 |
1,413 |
1,696 |
1,978 |
2,261 |
2,543 |
2,826 |
3,109 |
3,391 |
3,956 |
4,522 |
5,087 |
40 |
1,256 |
1,413 |
1,570 |
1,884 |
2,198 |
2,512 |
2,826 |
3,140 |
3,454 |
3,768 |
4,396 |
5,024 |
5,652 |
46 |
1,444 |
1,625 |
1,806 |
2,167 |
2,528 |
2,889 |
3,250 |
3,611 |
3,972 |
4,333 |
5,055 |
5,778 |
6,500 |
50 |
1,570 |
1,766 |
1,963 |
2,355 |
2,748 |
3,140 |
3,533 |
3,925 |
4,318 |
4,710 |
5,495 |
6,280 |
7,065 |
55 |
1,727 |
1,943 |
2,159 |
2,591 |
3,022 |
3,454 |
3,886 |
4,318 |
4,749 |
5,181 |
6,045 |
6,908 |
7,772 |
56** |
1,758 |
1,978 |
2,198 |
2,638 |
3,077 |
3,517 |
3,956 |
4,396 |
4,836 |
5,275 |
6,154 |
7,034 |
7,913 |
60 |
1,884 |
2,120 |
2,355 |
2,826 |
3,297 |
3,768 |
4,239 |
4,710 |
5,181 |
5,652 |
6,594 |
7,536 |
8,478 |
63 |
1,978 |
2,225 |
2,473 |
2,967 |
3,462 |
3,956 |
4,451 |
4,946 |
5,440 |
5,935 |
6,924 |
7,913 |
8,902 |
65 |
2,041 |
2,296 |
2,551 |
3,062 |
3,572 |
4,082 |
4,592 |
5,103 |
5,613 |
6,123 |
7,144 |
8,164 |
9,185 |
70 |
2,198 |
2,473 |
2,748 |
3,297 |
3,847 |
4,396 |
4,946 |
5,495 |
6,045 |
6,594 |
7,693 |
8,792 |
9,891 |
75 |
2,355 |
2,649 |
2,944 |
3,533 |
4,121 |
4,710 |
5,299 |
5,888 |
6,476 |
7,065 |
8,243 |
9,420 |
10,60 |
80 |
2,512 |
2,826 |
3,140 |
3,768 |
4,396 |
5,024 |
5,652 |
6,280 |
6,908 |
7,536 |
8,792 |
10,05 |
11,30 |
85 |
2,669 |
3,003 |
3,336 |
4,004 |
4,671 |
5,338 |
6,005 |
6,673 |
7,340 |
8,007 |
9,342 |
10,68 |
12,01 |
90 |
2,826 |
3,179 |
3,533 |
4,239 |
4,946 |
5,652 |
6,359 |
7,065 |
7,772 |
8,478 |
9,891 |
11,30 |
12,72 |
95 |
2,983 |
3,356 |
3,729 |
4,475 |
5,220 |
5,966 |
6,712 |
7,458 |
8,203 |
8,949 |
10,44 |
11,93 |
13,42 |
100 |
3,140 |
3,533 |
3,925 |
4,710 |
5,495 |
6,280 |
7,065 |
7,850 |
8,635 |
9,420 |
10,99 |
12,56 |
14,13 |
105 |
3,297 |
3,709 |
4,121 |
4,946 |
5,770 |
6,594 |
7,418 |
8,243 |
9,067 |
9,891 |
11,54 |
13,19 |
14,84 |
110 |
3,454 |
3,886 |
4,318 |
5,181 |
6,045 |
6,908 |
7,772 |
8,635 |
9,499 |
10,36 |
12,09 |
13,82 |
15,54 |
120 |
3,768 |
4,239 |
4,710 |
5,652 |
6,594 |
7,536 |
8,478 |
9,420 |
10,36 |
11,30 |
13,19 |
15,07 |
16,96 |
125 |
3,925 |
4,416 |
4,906 |
5,888 |
6,869 |
7,850 |
8,831 |
9,813 |
10,79 |
11,78 |
13,74 |
15,70 |
17,66 |
130 |
4,082 |
4,592 |
5,103 |
6,123 |
7,144 |
8,164 |
9,185 |
10,21 |
11,23 |
12,25 |
14,29 |
16,33 |
18,37 |
140 |
4,396 |
4,946 |
5,495 |
6,594 |
7,693 |
8,792 |
9,891 |
10,99 |
12,09 |
13,19 |
15,39 |
17,58 |
19,78 |
150 |
4,710 |
5,299 |
5,888 |
7,065 |
8,243 |
9,420 |
10,60 |
11,78 |
12,95 |
14,13 |
16,49 |
18,84 |
21,20 |
160 |
5,024 |
5,652 |
6,280 |
7,536 |
8,792 |
10,05 |
11,30 |
12,56 |
13,82 |
15,07 |
17,58 |
20,10 |
22,61 |
170 |
5,338 |
6,005 |
6,673 |
8,007 |
9,342 |
10,68 |
12,01 |
13,35 |
14,68 |
16,01 |
18,68 |
21,35 |
24,02 |
180 |
5,652 |
6,359 |
7,065 |
8,478 |
9,891 |
11,30 |
12,72 |
14,13 |
15,54 |
16,96 |
19,78 |
22,61 |
25,43 |
190 |
5,966 |
6,712 |
7,458 |
8,949 |
10,44 |
11,93 |
13,42 |
14,92 |
16,41 |
17,90 |
20,88 |
23,86 |
26,85 |
200 |
6,280 |
7,065 |
7,850 |
9,420 |
10,99 |
12,56 |
14,13 |
15,70 |
17,27 |
18,84 |
21,98 |
25,12 |
28,26 |
Продолжение таблицы 1. Теоретическая масса 1 м полосы прямоугольного сечения по ГОСТ 103–76 (толщина 20–60 мм)
b, мм |
Толщина, а, мм |
|||||||||||
20 |
22 |
25 |
28 |
30 |
32 |
36 |
40 |
45 |
50 |
56 |
60 |
|
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
12 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
14 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
16 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
18 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
22 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
25 |
3,925 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
28 |
4,396 |
4,836 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
30 |
4,710 |
5,181 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
32 |
5,024 |
5,526 |
6,280 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
36 |
5,652 |
6,217 |
7,065 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
40 |
6,280 |
6,908 |
7,850 |
8,792 |
9,420 |
10,05 |
11,30 |
— |
— |
— |
— |
— |
46 |
7,222 |
7,944 |
9,028 |
10,11 |
10,83 |
11,56 |
13,00 |
— |
— |
— |
— |
— |
50 |
7,850 |
8,635 |
9,813 |
10,99 |
11,78 |
12,56 |
14,13 |
15,70 |
— |
— |
— |
— |
55 |
8,635 |
9,499 |
10,79 |
12,09 |
12,95 |
13,82 |
15,54 |
17,27 |
— |
— |
— |
— |
56* |
8,792 |
9,671 |
10,99 |
12,31 |
13,19 |
14,07 |
15,83 |
— |
— |
— |
— |
— |
60 |
9,420 |
10,36 |
11,78 |
13,19 |
14,13 |
15,07 |
16,96 |
18,84 |
21,20 |
— |
— |
— |
63 |
9,891 |
10,88 |
12,36 |
13,85 |
14,84 |
15,83 |
17,80 |
19,78 |
22,25 |
24,73 |
— |
— |
65 |
10,21 |
11,23 |
12,76 |
14,29 |
15,31 |
16,33 |
18,37 |
20,41 |
22,96 |
25,51 |
— |
— |
70 |
10,99 |
12,09 |
13,74 |
15,39 |
16,49 |
17,58 |
19,78 |
21,98 |
24,73 |
— |
— |
— |
75 |
11,78 |
12,95 |
14,72 |
16,49 |
17,66 |
18,84 |
21,20 |
23,55 |
26,49 |
— |
— |
— |
80 |
12,56 |
13,82 |
15,70 |
17,58 |
18,84 |
20,10 |
22,61 |
25,12 |
28,26 |
31,40 |
35,17 |
— |
85 |
13,35 |
14,68 |
16,68 |
18,68 |
20,02 |
21,35 |
24,02 |
26,69 |
30,03 |
33,36 |
37,37 |
40,04 |
90 |
14,13 |
15,54 |
17,66 |
19,78 |
21,20 |
22,61 |
25,43 |
28,26 |
31,79 |
35,33 |
39,56 |
42,39 |
95 |
14,92 |
16,41 |
18,64 |
20,88 |
22,37 |
23,86 |
26,85 |
29,83 |
33,56 |
37,29 |
41,76 |
44,75 |
100 |
15,70 |
17,27 |
19,63 |
21,98 |
23,55 |
25,12 |
28,26 |
31,40 |
35,33 |
39,25 |
43,96 |
47,10 |
105 |
16,49 |
18,13 |
20,61 |
23,08 |
24,73 |
26,38 |
29,67 |
32,97 |
37,09 |
41,21 |
46,16 |
49,46 |
110 |
17,27 |
19,00 |
21,59 |
24,18 |
25,91 |
27,63 |
31,09 |
34,54 |
38,86 |
43,18 |
48,36 |
51,81 |
120 |
18,84 |
20,72 |
23,55 |
26,38 |
28,26 |
30,14 |
33,91 |
37,68 |
42,39 |
47,10 |
52,75 |
56,52 |
125 |
19,63 |
21,59 |
24,53 |
27,48 |
29,44 |
31,40 |
35,33 |
39,25 |
44,16 |
49,06 |
54,95 |
58,88 |
130 |
20,41 |
22,45 |
25,51 |
28,57 |
30,62 |
32,66 |
36,74 |
40,82 |
45,92 |
51,03 |
57,15 |
61,23 |
140 |
21,98 |
24,18 |
27,48 |
30,77 |
32,97 |
35,17 |
39,56 |
43,96 |
49,46 |
54,95 |
61,54 |
65,94 |
150 |
23,55 |
25,91 |
29,44 |
32,97 |
35,33 |
37,68 |
42,39 |
47,10 |
52,99 |
58,88 |
65,94 |
70,65 |
160 |
25,12 |
27,63 |
31,40 |
35,17 |
37,68 |
40,19 |
45,22 |
50,24 |
56,52 |
62,80 |
70,34 |
75,36 |
170 |
26,69 |
29,36 |
33,36 |
37,37 |
40,04 |
42,70 |
48,04 |
53,38 |
60,05 |
66,73 |
74,73 |
80,07 |
180 |
28,26 |
31,09 |
35,33 |
39,56 |
42,39 |
45,22 |
50,87 |
56,52 |
63,59 |
70,65 |
79,13 |
84,78 |
190 |
29,83 |
32,81 |
37,29 |
41,76 |
44,75 |
47,73 |
53,69 |
59,66 |
67,12 |
74,58 |
83,52 |
89,49 |
200 |
31,40 |
34,54 |
39,25 |
43,96 |
47,10 |
50,24 |
56,52 |
62,80 |
70,65 |
78,50 |
87,92 |
94,20 |
* — полосы данной толщины изготавливают по требованию потребителя.
** — полосы данной ширины изготавливают по требованию потребителя. Также по требованию потребителя полосы изготавливают следующих размеров: 8х17, 12х27, 13х22, 13х25, 15х25, 17х25, 17х30, 19х25, 19х28, 19х34, 23х27, 23х36, 24х32, 24х39, 26х36, 26х44, 27х34, 32х39, 28х 17, 34х24 мм.
Предельные отклонения размеров и массы
Сортамент на горячекатаную полосу регламентируется ГОСТ 103–76. Данный стандарт распространяется на стальную горячекатаную полосу общего назначения и стальную полосу для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм.
По точности прокатки полосы подразделяют на:
-
повышенной точности — Б;
-
обычной точности — В.
Сортамент и предельные отклонения размеров приведены в таблице 2. Поперечное сечение, толщина, ширина и масса 1 м полосы должны соответствовать указанным на рисунке 1 и в таблице 1.
Таблица 2. Предельные отклонения по толщине и ширине полос общего назначения и полос для горячей штамповки гаек
Толщина полосы,мм |
По толщине полосы, мм |
Ширина полосы,мм |
По ширине полосы, мм |
||
Точность прокатки |
Точность прокатки |
||||
Б |
В |
Б |
В |
||
От 4 до 6 вкл. |
+0,2/–0,3 |
+0,3/–0,5 |
70; 75 |
+0,3/–1,3 |
+0,3/–1,4 |
От 6 до 16 вкл. |
+0,2/–0,4 |
+0,2/–0,5 |
80; 85 |
+0,5/–1,4 |
+0,7/–1,6 |
От 16 до 26 вкл. |
+0,2/–0,6 |
+0,2/–0,8 |
90; 95 |
+0,6/–1,6 |
+0,9/–1,8 |
От. 25 до 32 вкл. |
+0,2/–0,7 |
+0,2/–1,2 |
100; 105 |
+0,7/–1,8 |
+1/–2,0 |
36; 40 |
+0,2/–1,0 |
+0,2/–1,6 |
110 |
+0,8/–2,0 |
+1/–2,2 |
45; 50 |
+0,2/–1,5 |
0,3/–2,0 |
120; 125 |
+0,9/–2,2 |
+1,1/–2,4 |
От 50 до 60 |
+0,2/– 1,8 |
+0,3/–2,4 |
От 130 до 150 |
+1/–4,4 |
+1,2/–2,8 |
От 11 до 60 |
+0,3/–0,9 |
+0,5/–1,0 |
От 150 до 180 |
+1,2/–2,5 |
+1,4/–3,2 |
63, 65 |
+0,3/–1,1 |
+0,5/–1,3 |
От 180 до 200 |
+1,4/–2,8 |
+1,7/–4,0 |
Таблица 3. Предельные отклонения по толщине и ширине полос для холодной штамповки гаек
Толщина полосы, мм |
Предельные отклонения по толщине полосы, мм |
Ширина полосы, мм |
Предельные отклонения по ширине полосы, мм |
5 |
±0,2 |
От 11 до 36 |
±0,4 |
От 6 до 12 |
±0,3 |
||
14; 16 |
+0,3/–0,4 |
||
18 |
±0,4 |
Предельные отклонения по длине
Предельные отклонения по длине полос общего назначения и полос для горячей штамповки гаек. В зависимости от марки стали полосы выпускают следующих диапазонов по длине:
-
от 3 до 10 м из углеродистой стали обыкновенного качества, низколегированной и фосфористой;
-
от 2 до 6 м из углеродистой качественной и легированной стали.
В зависимости от назначения полосы изготавливают:
-
мерной длины;
-
кратной мерной длины;
-
мерной длины с остатком не более 15 % от массы партии;
-
кратной мерной длины с остатком не более 15 % от массы партии;
-
немерной длины.
Предельные отклонения по длине полос для холодной штамповки гаек. Остатком считаются полосы длиной не менее 2 м из углеродистой стали обыкновенного качества, низколегированной и фосфористой и длиной не менее 1 м из углеродистой качественной и легированной стали.
Стандарт регламентирует предельные отклонения по длине полос мерной или кратной мерной длины. Они не должны превышать:
-
+ 30 мм для полос длиной до 4 м;
-
+ 50 мм для полос длиной от 4 до 6 м;
-
+ 70 мм для полос длиной от 6 м;
-
+ 200 мм для полос, получаемых со штрипсовых станов.
По соглашению изготовителя с потребителем полосы размером до 20х30 изготавливают в рулонах.
Серповидность полосы не должна превышать:
-
0,2 % длины – для полос класса 1;
-
0,5 % длины – для полос класса 2.
По соглашению изготовителя с потребителем допускается изготовление полосы с серповидностью до 0,8% любой измеряемой длины.
Измерение толщины, ширины полосы, а также серповидности производится на расстоянии не менее 500 мм от конца полосы и не менее 3 м от конца рулона.
Полоса прямоугольного сечения по ГОСТ 82–70
Содержание
Сортамент и масса 1 м проката
Таблица 1. Теоретическая масса 1 м полосы прямоугольного сечения по ГОСТ 82–70 (толщина 6–20 мм)
b, мм |
Толщина, а, мм |
||||||||||
6 |
7 |
8 |
9 |
10 |
11 |
12 |
14 |
16 |
18 |
20 |
|
160* |
7,536 |
8,792 |
10,05 |
11,30 |
12,56 |
13,82 |
15,07 |
17,58 |
20,10 |
22,61 |
25,12 |
170* |
8,007 |
9,342 |
10,68 |
12,01 |
13,35 |
14,68 |
16,01 |
18,68 |
21,35 |
24,02 |
26,69 |
180* |
8,478 |
9,891 |
11,30 |
12,72 |
14,13 |
15,54 |
16,96 |
19,78 |
22,61 |
25,43 |
28,26 |
190* |
8,949 |
10,44 |
11,93 |
13,42 |
14,92 |
16,41 |
17,90 |
20,88 |
23,86 |
26,85 |
29,83 |
200 |
9,420 |
10,99 |
12,56 |
14,13 |
15,70 |
17,27 |
18,84 |
21,98 |
25,12 |
28,26 |
31,40 |
210 |
9,891 |
11,54 |
13,19 |
14,84 |
16,49 |
18,13 |
19,78 |
23,08 |
26,38 |
29,67 |
32,97 |
220 |
10,36 |
12,09 |
13,82 |
15,54 |
17,27 |
19,00 |
20,72 |
24,18 |
27,63 |
31,09 |
34,54 |
240 |
11,30 |
13,19 |
15,07 |
16,96 |
18,84 |
20,72 |
22,61 |
26,38 |
30,14 |
33,91 |
37,68 |
250 |
11,78 |
13,74 |
15,70 |
17,66 |
19,63 |
21,59 |
23,55 |
27,48 |
31,40 |
35,33 |
39,25 |
260 |
12,25 |
14,29 |
16,33 |
18,37 |
20,41 |
22,45 |
24,49 |
28,57 |
32,66 |
36,74 |
40,82 |
280 |
13,19 |
15,39 |
17,58 |
19,78 |
21,98 |
24,18 |
26,38 |
30,77 |
35,17 |
39,56 |
43,96 |
300 |
14,13 |
16,49 |
18,84 |
21,20 |
23,55 |
25,91 |
28,26 |
32,97 |
37,68 |
42,39 |
47,10 |
320 |
15,07 |
17,58 |
20,10 |
22,61 |
25,12 |
27,63 |
30,14 |
35,17 |
40,19 |
45,22 |
50,24 |
340 |
16,01 |
18,68 |
21,35 |
24,02 |
26,69 |
29,36 |
32,03 |
37,37 |
42,70 |
48,04 |
53,38 |
360 |
16,96 |
19,78 |
22,61 |
25,43 |
28,26 |
31,09 |
33,91 |
39,56 |
45,22 |
50,87 |
56,52 |
380 |
17,90 |
20,88 |
23,86 |
26,85 |
29,83 |
32,81 |
35,80 |
41,76 |
47,73 |
53,69 |
59,66 |
400 |
18,84 |
21,98 |
25,12 |
28,26 |
31,40 |
34,54 |
37,68 |
43,96 |
50,24 |
56,52 |
62,80 |
420 |
19,78 |
23,08 |
26,38 |
29,67 |
32,97 |
36,27 |
39,56 |
46,16 |
52,75 |
59,35 |
65,94 |
440* |
20,72 |
24,18 |
27,63 |
31,09 |
34,54 |
37,99 |
41,45 |
48,36 |
55,26 |
62,17 |
69,08 |
450 |
21,20 |
24,73 |
28,26 |
31,79 |
35,33 |
38,86 |
42,39 |
49,46 |
56,52 |
63,59 |
70,65 |
460 |
21,67 |
25,28 |
28,89 |
32,50 |
36,11 |
39,72 |
43,33 |
50,55 |
57,78 |
65,00 |
72,22 |
470* |
22,14 |
25,83 |
29,52 |
33,21 |
36,90 |
40,58 |
44,27 |
51,65 |
59,03 |
66,41 |
73,79 |
480 |
22,61 |
26,38 |
30,14 |
33,91 |
37,68 |
41,45 |
45,22 |
52,75 |
60,29 |
67,82 |
75,36 |
500 |
23,55 |
27,48 |
31,40 |
35,33 |
39,25 |
43,18 |
47,10 |
54,95 |
62,80 |
70,65 |
78,50 |
520* |
24,49 |
28,57 |
32,66 |
36,74 |
40,82 |
44,90 |
48,98 |
57,15 |
65,31 |
73,48 |
81,64 |
530 |
24,96 |
29,12 |
33,28 |
37,44 |
41,61 |
45,77 |
49,93 |
58,25 |
66,57 |
74,89 |
83,21 |
550* |
25,91 |
30,22 |
34,54 |
38,86 |
43,18 |
47,49 |
51,81 |
60,45 |
69,08 |
77,72 |
86,35 |
560 |
26,38 |
30,77 |
35,17 |
39,56 |
43,96 |
48,36 |
52,75 |
61,54 |
70,34 |
79,13 |
87,92 |
580* |
27,32 |
31,87 |
36,42 |
40,98 |
45,53 |
50,08 |
54,64 |
63,74 |
72,85 |
81,95 |
91,06 |
600 |
28,26 |
32,97 |
37,68 |
42,39 |
47,10 |
51,81 |
56,52 |
65,94 |
75,36 |
84,78 |
94,20 |
630 |
29,67 |
34,62 |
39,56 |
44,51 |
49,46 |
54,40 |
59,35 |
69,24 |
79,13 |
89,02 |
98,91 |
650 |
30,62 |
35,72 |
40,82 |
45,92 |
51,03 |
56,13 |
61,23 |
71,44 |
81,64 |
91,85 |
102,1 |
670 |
31,56 |
36,82 |
42,08 |
47,34 |
52,60 |
57,85 |
63,11 |
73,63 |
84,15 |
94,67 |
105,2 |
700 |
32,97 |
38,47 |
43,96 |
49,46 |
54,95 |
60,45 |
65,94 |
76,93 |
87,92 |
98,91 |
109,9 |
710* |
33,44 |
39,01 |
44,59 |
50,16 |
55,74 |
61,31 |
66,88 |
78,03 |
89,18 |
100,3 |
111,5 |
750 |
35,33 |
41,21 |
47,10 |
52,99 |
58,88 |
64,76 |
70,65 |
82,43 |
94,20 |
106,0 |
117,8 |
800 |
37,68 |
43,96 |
50,24 |
56,52 |
62,80 |
69,08 |
75,36 |
87,92 |
100,5 |
113,0 |
125,6 |
850 |
40,04 |
46,71 |
53,38 |
60,05 |
66,73 |
73,40 |
80,07 |
93,42 |
106,8 |
120,1 |
133,5 |
900 |
42,39 |
49,46 |
56,52 |
63,59 |
70,65 |
77,72 |
84,78 |
98,91 |
113,0 |
127,2 |
141,3 |
950 |
44,75 |
52,20 |
59,66 |
67,12 |
74,58 |
82,03 |
89,49 |
104,4 |
119,3 |
134,2 |
149,2 |
1000 |
47,10 |
54,95 |
62,80 |
70,65 |
78,50 |
86,35 |
94,20 |
109,9 |
125,6 |
141,3 |
157,0 |
1050 |
49,46 |
57,70 |
65,94 |
74,18 |
82,43 |
90,67 |
98,91 |
115,4 |
131,9 |
148,4 |
164,9 |
Продолжение таблицы 1. Теоретическая масса 1 м полосы прямоугольного сечения по ГОСТ 82–70 (толщина 22–60 мм)
b, мм |
Толщина, а, мм |
||||||||||
22 |
25 |
28 |
30 |
32 |
36 |
40 |
45 |
50 |
55 |
60 |
|
160* |
27,63 |
31,40 |
35,17 |
37,68 |
40,19 |
45,22 |
50,24 |
56,52 |
62,80 |
69,08 |
75,36 |
170* |
29,36 |
33,36 |
37,37 |
40,04 |
42,70 |
48,04 |
53,38 |
60,05 |
66,73 |
73,40 |
80,07 |
180* |
31,09 |
35,33 |
39,56 |
42,39 |
45,22 |
50,87 |
56,52 |
63,59 |
70,65 |
77,72 |
84,78 |
190* |
32,81 |
37,29 |
41,76 |
44,75 |
47,73 |
53,69 |
59,66 |
67,12 |
74,58 |
82,03 |
89,49 |
200 |
34,54 |
39,25 |
43,96 |
47,10 |
50,24 |
56,52 |
62,80 |
70,65 |
78,50 |
86,35 |
94,20 |
210 |
36,27 |
41,21 |
46,16 |
49,46 |
52,75 |
59,35 |
65,94 |
74,18 |
82,43 |
90,67 |
98,91 |
220 |
37,99 |
43,18 |
48,36 |
51,81 |
55,26 |
62,17 |
69,08 |
77,72 |
86,35 |
94,99 |
103,6 |
240 |
41,45 |
47,10 |
52,75 |
56,52 |
60,29 |
67,82 |
75,36 |
84,78 |
94,20 |
103,6 |
113,0 |
250 |
43,18 |
49,06 |
54,95 |
58,88 |
62,80 |
70,65 |
78,50 |
88,31 |
98,13 |
107,9 |
117,8 |
260 |
44,90 |
51,03 |
57,15 |
61,23 |
65,31 |
73,48 |
81,64 |
91,85 |
102,1 |
112,3 |
122,5 |
280 |
48,36 |
54,95 |
61,54 |
65,94 |
70,34 |
79,13 |
87,92 |
98,91 |
109,9 |
120,9 |
131,9 |
300 |
51,81 |
58,88 |
65,94 |
70,65 |
75,36 |
84,78 |
94,20 |
106,0 |
117,8 |
129,5 |
141,3 |
320 |
55,26 |
62,80 |
70,34 |
75,36 |
80,38 |
90,43 |
100,5 |
113,0 |
125,6 |
138,2 |
150,7 |
340 |
58,72 |
66,73 |
74,73 |
80,07 |
85,41 |
96,08 |
106,8 |
120,1 |
133,5 |
146,8 |
160,1 |
360 |
62,17 |
70,65 |
79,13 |
84,78 |
90,43 |
101,7 |
113,0 |
127,2 |
141,3 |
155,4 |
169,6 |
380 |
65,63 |
74,58 |
83,52 |
89,49 |
95,46 |
107,4 |
119,3 |
134,2 |
149,2 |
164,1 |
179,0 |
400 |
69,08 |
78,50 |
87,92 |
94,20 |
100,5 |
113,0 |
125,6 |
141,3 |
157,0 |
172,7 |
188,4 |
420 |
72,53 |
82,43 |
92,32 |
98,91 |
105,5 |
118,7 |
131,9 |
148,4 |
164,9 |
181,3 |
197,8 |
440* |
75,99 |
86,35 |
96,71 |
103,6 |
110,5 |
124,3 |
138,2 |
155,4 |
172,7 |
190,0 |
207,2 |
450 |
77,72 |
88,31 |
98,91 |
106,0 |
113,0 |
127,2 |
141,3 |
159,0 |
176,6 |
194,3 |
212,0 |
460 |
79,44 |
90,28 |
101,1 |
108,3 |
115,6 |
130,0 |
144,4 |
162,5 |
180,6 |
198,6 |
216,7 |
470* |
81,17 |
92,24 |
103,3 |
110,7 |
118,1 |
132,8 |
147,6 |
166,0 |
184,5 |
202,9 |
221,4 |
480 |
82,90 |
94,20 |
105,5 |
113,0 |
120,6 |
135,6 |
150,7 |
169,6 |
188,4 |
207,2 |
226,1 |
500 |
86,35 |
98,13 |
109,9 |
117,8 |
125,6 |
141,3 |
157,0 |
176,6 |
196,3 |
215,9 |
235,5 |
520* |
89,80 |
102,1 |
114,3 |
122,5 |
130,6 |
147,0 |
163,3 |
183,7 |
204,1 |
224,5 |
244,9 |
530 |
91,53 |
104,0 |
116,5 |
124,8 |
133,1 |
149,8 |
166,4 |
187,2 |
208,0 |
228,8 |
249,6 |
550* |
94,99 |
107,9 |
120,9 |
129,5 |
138,2 |
155,4 |
172,7 |
194,3 |
215,9 |
237,5 |
259,1 |
560 |
96,71 |
109,9 |
123,1 |
131,9 |
140,7 |
158,3 |
175,8 |
197,8 |
219,8 |
241,8 |
263,8 |
580* |
100,2 |
113,8 |
127,5 |
136,6 |
145,7 |
163,9 |
182,1 |
204,9 |
227,7 |
250,4 |
273,2 |
600 |
103,6 |
117,8 |
131,9 |
141,3 |
150,7 |
169,6 |
188,4 |
212,0 |
235,5 |
259,1 |
282,6 |
630 |
108,8 |
123,6 |
138,5 |
148,4 |
158,3 |
178,0 |
197,8 |
222,5 |
247,3 |
272,0 |
296,7 |
650 |
112,3 |
127,6 |
142,9 |
153,1 |
163,3 |
183,7 |
204,1 |
229,6 |
255,1 |
280,6 |
306,2 |
670 |
115,7 |
131,5 |
147,3 |
157,8 |
168,3 |
189,3 |
210,4 |
236,7 |
263,0 |
289,3 |
315,6 |
700 |
120,9 |
137,4 |
153,9 |
164,9 |
175,8 |
197,8 |
219,8 |
247,3 |
274,8 |
302,2 |
329,7 |
710* |
122,6 |
139,3 |
156,1 |
167,2 |
178,4 |
200,6 |
222,9 |
250,8 |
278,7 |
306,5 |
334,4 |
750 |
129,5 |
147,2 |
164,9 |
176,6 |
188,4 |
212,0 |
235,5 |
264,9 |
294,4 |
323,8 |
353,3 |
800 |
138,2 |
157,0 |
175,8 |
188,4 |
201,0 |
226,1 |
251,2 |
282,6 |
314,0 |
345,4 |
376,8 |
850 |
146,8 |
166,8 |
186,8 |
200,2 |
213,5 |
240,2 |
266,9 |
300,3 |
333,6 |
367,0 |
400,4 |
900 |
155,4 |
176,6 |
197,8 |
212,0 |
226,1 |
254,3 |
282,6 |
317,9 |
353,3 |
388,6 |
423,9 |
950 |
164,1 |
186,4 |
208,8 |
223,7 |
238,6 |
268,5 |
298,3 |
335,6 |
372,9 |
410,2 |
447,5 |
1000 |
172,7 |
196,3 |
219,8 |
235,5 |
251,2 |
282,6 |
314,0 |
353,3 |
392,5 |
431,8 |
471,0 |
1050 |
181,3 |
206,1 |
230,8 |
247,3 |
263,8 |
296,7 |
329,7 |
370,9 |
412,1 |
453,3 |
494,6 |
* — полосы данной ширины изготавливают по требованию потребителя. Масса 1 м полосы вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Предельные отклонения размеров и массы
По ребровой кривизне полосы изготавливают двух классов:
-
повышенной точности изготовления — класс А;
-
обычной точности изготовления — класс Б.
Местная ребровая кривизна на 1 м длины полосы не должна превышать:
-
1 мм — для класса А;
-
2 мм — для класса Б.
Сортамент и предельные отклонения размеров. Толщина и ширина широкополосного проката должны соответствовать нормам, указанным в таблице 1.
Стандарт регламентирует предельные отклонения по толщине и ширине широкополосного проката.
Отклонения должны составлять по толщине:
-
+0,3/-0,5 мм — для полос толщиной до 20 мм включ.;
-
+0,4/-0,6 мм — для полос толщиной от 22 до 30 мм включ.;
-
+0,5/-0,7 мм — для полос толщиной от 32 до 50 мм включ.;
-
+0,6/-0,8 мм — для полос толщиной от 55 мм и более;
по ширине:
-
+2,0/-2,5 мм — для полос шириной до 400 мм включ.;
-
+2,0/-3,0 мм — для полос шириной от 420 до 800 мм включ.;
-
+3,0/-4,0 мм — для полос шириной от 850 мм и более.
Допускаемая выпуклость боковых граней не должна превышать:
-
3 мм при толщине полосы до 12 мм включ;
-
4 мм при толщине полосы от 14 до 20 мм включ.;
-
5 мм при толщине полосы от 22 мм и более.
При этом размеры полосы не должны превышать предельных отклонений по ширине.
Неплоскостность широкополосного проката не должна превышать:
-
для первой категории:
-
0,3 % ширины в поперечном направлении;
-
0,3 % длины в продольном направлении;
-
для высшей категории:
-
0,3 % ширины в поперечном направлении;
-
0,3 % длины, но не более 10 мм в продольном направлении.
Предельные отклонения по длине
Прокат изготавливают длиной от 5 до 12 м. Допускается изготовление полосы длиной от 2 до 18 м по требованию потребителя.
По длине полосовой прокат подразделяют на:
-
немерной длины;
-
мерной длины;
-
кратной мерной длины.
Стандарт регламентирует предельные отклонения по длине (мерной и кратной мерной) полосового проката. Они должны соответствовать:
-
+15 мм при толщине полосы до 12 мм включ.;
-
+25 мм при толщине полосы от 14 до 25 мм включ.;
-
+35 мм при толщине полосы от 28 мм и более.
Косина реза широкополосного проката не должна превышать:
-
для первой категории:
-
1,5 % ширины — для полос шириной до 500 мм;
-
1,0 % ширины — для полос шириной свыше 500 мм;
-
для высшей категории:
-
1,5 % ширины, но не более 5 мм — для полос шириной до 500 мм;
-
1,0 % ширины — для полос шириной свыше 500 мм.
Прокат толстолистовой и широкополосный из конструкционной качественной стали по ГОСТ 1577–93
Технические условия на широкополосный и толстолистовой прокат регламентируются ГОСТ 1577–93. Данный стандарт распространяется на прокат горячекатаный толстолистовой и широкополосный из качественной конструкционной нелегированной и легированной стали.
Таблица 1. Условные обозначения характеристик проката при оформлении заказа
Характеристика проката |
Условное обозначение |
|
Длина широкополосного проката: |
||
– немерная |
НД |
|
– мерная |
МД |
|
– кратная мерной |
КД |
|
Вид плоскостности проката: |
||
– нормальная |
ПН |
|
– улучшенная |
ПУ |
|
– высокая |
ПВ |
|
– особовысокая |
ПО |
|
Ребровая кривизна широкополосного проката классов: |
||
– А |
А |
|
– Б |
Б |
|
Состояние кромок: |
||
– необрезанная |
НО |
|
– обрезанная |
О |
|
Состояние поставки проката: |
||
– без термической обработки |
Не обозначается |
|
– термически обработанный |
ТО |
|
Твердость проката толщиной до 80 мм включ. в состоянии поставки: |
||
– без термической обработки, после контролируемой прокатки, в термически обработанном состоянии |
ТВ1 |
|
– без термической обработки и со станов непрерывной прокатки с нормами для отожженного или высокоотпу-щенного проката |
ТВ2 |
|
Контроль твердости проката толщиной св. 80 мм |
ТВ3 |
|
Механические свойства: |
||
– толстолистового проката толщиной до 80 мм включ., поставляемого без термической обработки или со станов непрерывной прокатки с нормами для отожженного или высокоотпущенного проката |
М2 |
|
– проката толщиной до 80 мм включ. в состоянии поставки или нормализованных заготовках |
М1 |
|
– в нормализованном состоянии на заготовках размером, определяемым потребителем |
М3 |
|
– после закалки на заготовках размером, определяемым потребителем |
М4 |
|
Нормированная ударная вязкость при температуре минус 20 °С для проката толщиной до 80 мм включ. |
КУВ1 |
|
Контроль ударной вязкости при температуре минус 20 °С, минус 40 ° С, минус 50 °С для проката из спокойных марок стали |
КУВ2 |
|
Испытание на изгиб в холодном состоянии |
КИ |
|
Нормированная в баллах макроструктура проката толщиной более 10 мм |
КМС |
|
Гарантия обезуглероживания не более 2 % в сторону |
1С |
|
Очистка от окалины |
УО |
|
Зачистка заусенцев, полученных при обрезке толстолистового проката и порезке широкополосного проката на мерные длины |
УЗ |
|
Ультразвуковой контроль сплошности металла |
1УЗК, 2УЗК, 3УЗК |
|
Вид заполнения документа о качестве с указанием: |
||
- прокат соответствует ГОСТ 1577 |
ДК1 |
|
- всех видов проведенных испытаний |
ДК2 |
|
Гарантия свариваемости |
ГС |
Прокат изготавливают толщиной:
-
4–160 мм — листовой;
-
4–12 мм — рулонный;
-
6–60 мм — широкополосный.
Требования к сортаменту проката должны соответствовать:
-
ГОСТ 19903 — для листового и рулонного;
-
ГОСТ 82 — для широкополосного.
