Общая информация
Арматурный прокат производится в соответствии с требованиями нормативных документов:
-
страны СНГ:
-
ГОСТ 5781. Сталь горячекатаная для армирования железобетонных конструкций,
-
СТО АСЧМ 7–93. Прокат периодического профиля из арматурной стали,
-
ГОСТ 10884–94. Сталь арматурная термомеханически упрочненная для железобетонных конструкций,
-
ГОСТ Р 52544. Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций;
-
-
Украина:
-
ДСТУ 3760–98. Прокат арматурный для железобетонных конструкций,
-
ГОСТ 10884–94. Сталь арматурная термомеханически упрочненная для железобетонных конструкций;
-
-
Еврозона:
-
EN 10080. Стальные изделия для армирования бетона. Пригодная для сварки стальная арматура,
-
а также технических условий, разработанных для отдельных видов арматурного проката.
Стандарты СТО АСЧМ 7–93 и ГОСТ 10884–94 ориентированы на изготовление горячекатаной и термомеханически упрочненной арматуры класса А500С европейского образца. ГОСТ Р 52544-2006 отличается от приведенных выше стандартов тем, что он унифицирован по основным компонентам с Европейским стандартом EN 10080. Стандарт ДСТУ 3780 введен в Украине с отменой ГОСТ 5781 и ГОСТ 10884 и регламентирует свойства арматурного проката гладкого и периодического профиля диаметром от 5,5 до 40 мм.
Европейские нормы (EN 10080), в отличие от ГОСТов, для арматурного проката предполагают наличие категорий пластичности: A, B, C. Классификации арматуры по классу прочности не предполагают.
Расчетные формулы
Масса арматуры определяется Ma по формуле:
Ma = L·ρу,
где L — длина арматуры; ρу — теоретическая масса 1 м арматуры, равна теоретической массе круга диаметром равным номинальному диаметру арматуры.
При плотности стали ρ = 7850 кг/м3:
ρу = 0,0061654·dн2 (кг/м),
где dн — номинальный диаметр арматуры в мм.
Номинальным диаметром арматуры называют диаметр равновеликого по площади поперечного сечения круглого прутка (по ГОСТ 12004).
Арматура для железобетонных конструкций по ДСТУ 3760–98
Содержание
Сортамент и масса 1 м проката
Рис. 1. Арматура по ДСТУ 3760–98
Общие технические условия на арматурный прокат регламентируются ДСТУ 3760–98, введенным в Украине с отменой ГОСТ 5781–82 и ГОСТ 10884–94. Данный стандарт распространяется на прокат арматурный гладкого и периодического профиля диаметром от 5,5 до 40 мм, предназначенный для армирования обычных и предварительно напряженных железобетонных конструкций. ДСТУ 3760–98 допускает по соглашению изготовителя с потребителем изготовление проката с другими периодическими профилями.
В соответствии с ДСТУ 3760–98 арматурный прокат (обозначается индексом А) подразделяют на классы. Классы определяются в зависимости от нормируемого значения условного предела текучести в МПа.
Прокат подразделяют на:
-
свариваемый (обозначается индексом С);
-
стойкий против коррозионного растрескивания под напряжением (обозначается индексом К);
-
несвариваемый (без индекса С);
-
нестойкий против коррозионного растрескивания (без индекса К).
Арматурный прокат изготавливают следующих классов:
-
А240С с гладким профилем;
-
А300С, А400С, А500С, А600, А600С, А600К, А800, А800К и А1000 с периодическим профилем.
Таблица 1. Номинальный диаметр арматурного проката, количество метров в тонне, масса одного погонного метра проката и допустимые отклонения по массе
|
Номинальный диаметр проката, dн, мм |
Количество метров в тонне, м |
Масса 1 погонного метра арматуры, кг |
|
|
Расчетное значение, кг |
Допустимые отклонения, % |
||
|
5,5 |
5362 |
0,1865 |
± 8,0 |
|
6 |
4505 |
0,222 |
|
|
8 |
2534 |
0,3946 |
|
|
10 |
1622 |
0,6165 |
± 5,0 |
|
12 |
1126 |
0,8878 |
|
|
14 |
827,5 |
1,208 |
|
|
16 |
633,6 |
1,578 |
± 4,5 |
|
18 |
500,6 |
1,998 |
|
|
20 |
405,5 |
2,466 |
|
|
22 |
335,1 |
2,984 |
|
|
25 |
259,5 |
3,853 |
|
|
28 |
206,9 |
4,834 |
|
|
32 |
158,4 |
6,313 |
|
|
36 |
125,2 |
7,99 |
|
|
40 |
101,4 |
9,865 |
|
Примечание. Масса 1 м арматуры вычислена при плотности стали 7850 кг/м3 и является справочной величиной.
Стандартом предусмотрено изготовление арматурного проката круглого гладкого профиля диаметром от 5,5 до 40 мм и периодического профиля номинальным диаметром от 6,0 до 40 мм. Арматурный прокат поставляют в прутках и мотках. Арматурный прокат гладкого профиля класса А240 изготавливают по ГОСТ 2590 обычной точности.
Рис. 2. Арматурный прокат гладкого профиля класса А240
Арматурный прокат периодического профиля должен иметь поперечные выступы серповидной формы, которые не должны соединяться с продольными выступами. Продольные выступы не обязательны.
Предельные отклонения размеров и массы
Таблица 2. Требования к основным геометрическим размерам профиля
|
Геометрические параметры профиля |
Номинальный диаметр проката, dн, мм |
Размеры профиля |
|
Минимальная высота поперечных выступов, h, мм |
6–18 |
0,070•dн |
|
20–40 |
0,065•dн |
|
|
Шаг поперечных выступов, t, мм |
6–8 |
(0,64–0,86)•dн |
|
8–14 |
(0,55–0,75)•dн |
|
|
14–40 |
(0,51–0,69)•dн |
|
|
Угол наклона, β° |
6–40 |
40–60 |
|
Расстояние между концами поперечных выступов C, не более, мм |
6–40 |
0,25•dн |
|
Размеры выступов, b, h1, b1, мм |
6–40 |
(0,10–0,15)•dн |
Стандартом допускается изготовление проката промежуточных размеров и с другим видом периодического профиля. Овальность гладкого арматурного проката — по ГОСТ 2590. Овальность проката периодического профиля (разность d1 и d2) должна быть не более 1,2 мм для проката диаметром от 6 до 14 мм, не более 1,6 мм для проката диаметром от 16 до 25 мм и не более 2,4 мм для проката диаметром свыше 25 мм.
Рис. 3. Арматурный прокат периодического профиля без продольных выступов
Рис. 4. Арматурный прокат периодического профиля с продольными выступами
Предельны
е отклонения по длине
Арматурный прокат в прутках изготавливают мерной и немерной длины. Длина прутков должна находится в диапазоне от 6 до 12 м.
Стандартом регламентируются предельные отклонения по длине мерных прутков. Они могут быть от 0 до +100 мм. По соглашению изготовителя с потребителем допускается установление других предельных отклонений. Кривизна прутков арматурного проката не должна превышать 0,6 % от измеряемой длины.
Маркировка, упаковка, транспортирование
Маркировка и упаковка — по ДСТУ 3058 (ГОСТ 7566) со следующими дополнениям:
-
арматурный прокат в прутках упаковывают в связки массой не более 15 т. При поставке арматурного проката в мотках каждый моток должен состоять из одного отрезка. Допускается поставка мотков, состоящих из двух отрезков, в количестве не более 10 % от массы партии. Моток должен быть плотно перевязан;
-
арматурный прокат должен иметь прокатную маркировку с шагом не более 1,5 м в виде точек, выступов или других меток, обозначающих:
-
предприятие-изготовителя;
-
класс арматурного проката.
-
Рис. 5. Схема прокатной маркировки арматурного проката
На рисунке приведена схема маркировки проката А300С Днепровским металлургическим комбинатом путем нанесения меток на поперечные выступы. Предприятие-изготовитель и класс проката определяются количеством поперечных выступов между метками. Начало отсчета — метки на двух смежных выступах.
Таблица 3. Обозначение предприятий-производителей арматуры
|
Предприятие |
Криворожсталь |
Днепровский МК |
Макеевский МК |
Енакиевский МЗ |
|
Количество выступов, n |
1 |
3 |
6 |
7 |
Таблица 4. Обозначение классов арматуры
|
Класс проката |
А300С |
А400С |
А500С |
А600С, А600 |
А800К, А800 |
А1000 |
|
Количество выступов, m |
2 |
3 |
1 |
4 |
5 |
6 |
Транспортирование и хранение — по ДСТУ 3058 (ГОСТ 7566).
Условные обозначения
Арматурный прокат диаметром 25 мм класса А800:
25 А800 ДСТУ 3760-98.
Арматурный прокат диаметром 10 мм класса А300С свариваемый:
10 А300С ДСТУ 3760-98.
Арматура для железобетонных конструкций по ГОСТ 5781–82
Содержание
Сортамент и масса 1 м проката
В настоящее время ряд отечественных производителей металлопроката выпускает арматурный прокат в соответствии с ГОСТ 5781–82. ГОСТ 5781–82 отменен на территории Украины с введением ДСТУ 3760–98. Данный стандарт распространяется на круглую горячекатаную сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций.
В зависимости от механических свойств арматурная сталь по данному стандарту подразделяется на классы A-I (A240), А-II (А300), A-III (А400), A-IV (А600), A-V (A800), A-VI (A1000).
Арматурная сталь изготавливается в стержнях или мотках. Арматурную сталь класса A-I (А240) изготавливают гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (А1000) — периодического профиля. По требованию потребителя сталь классов А-II (А300), A-III (А400), A-IV (А300) и A-V (A800) изготавливают гладкой.
Основные параметры и размеры. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590–88 для обычной точности прокатки.
Таблица 1. Номера профилей, масса 1 м длины арматурной стали гладкого и периодического профиля, предельные отклонения по массе для периодических профилей
|
Номер профиля |
Масса 1 м профиля |
|
|
Теоретическая, кг |
Предельные отклонения, % |
|
|
6 |
0,222 |
+9,0/–7,0 |
|
8 |
0,395 |
|
|
10 |
0,617 |
+5,0/–6,0 |
|
12 |
0,888 |
|
|
14 |
1,21 |
|
|
16 |
1,58 |
+3,0/–5,0 |
|
18 |
2 |
|
|
20 |
2,47 |
|
|
22 |
2,98 |
|
|
25 |
3,85 |
|
|
28 |
4,83 |
+3,0/–5,0 |
|
32 |
6,31 |
+3,0/–4,0 |
|
36 |
7,99 |
+3,0/–4,0 |
|
40 |
9,87 |
|
|
45 |
12,48 |
|
|
50 |
15,41 |
+2,0/–4,0 |
|
55 |
18,65 |
|
|
60 |
22,19 |
|
|
70 |
30,21 |
|
|
80 |
39,46 |
|
Примечание.Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7850 кг/ м3.

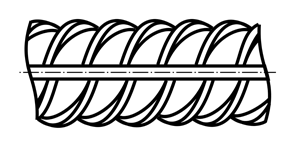

Рис. 1. Арматурная сталь класса А-II (А300) в обычном исполнении

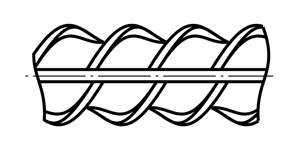

Рис. 2. Арматурная сталь класса Ас-II (Ас300) специального назначения
Арматурная сталь классов А-II (А300) и Ас-II (Ас300) должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.
Сталь классов A-III (A400), A-IV (A600), A-V (A800), А-VI (А 1000) как обычного, так и специального исполнения должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

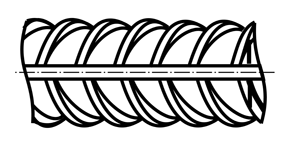

Рис. 3. Арматурная сталь класса A-III (A400) и классов A-IV (A600), A-V (A800), А-VI (А 1000)

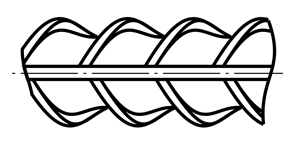

Рис. 4. Арматурная сталь классов A-IV (A600), A-V (A800), А-VI (А 1000) специального назначения
Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируются.

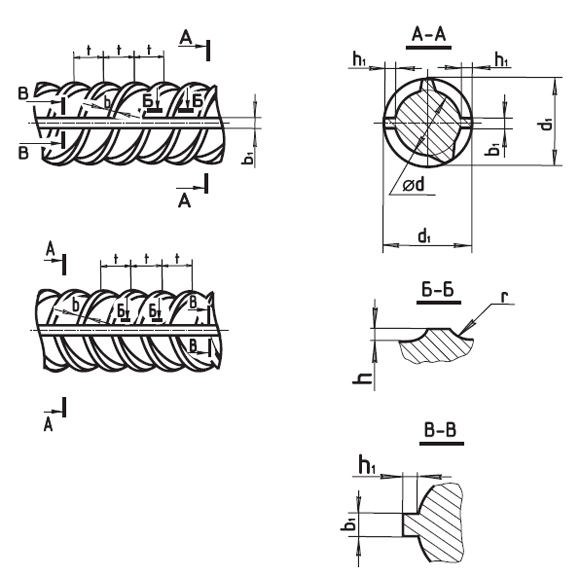

Рис. 5. Арматура по ГОСТ 5781–82 обычного исполнения

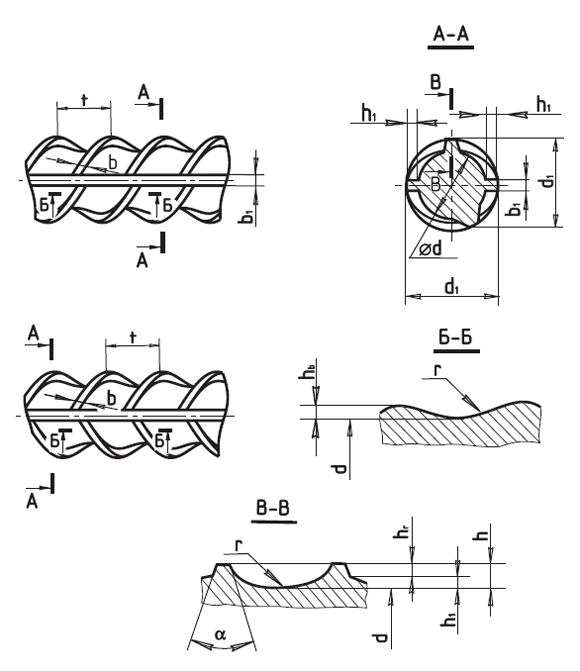

Рис. 6. Арматура по ГОСТ 5781–82 специального исполнения
Предельные отклонения размеров и массы
Таблица 2. Размеры и предельные отклонения размеров арматуры обычного исполнения
|
Номер профиля (номинальный диаметр, dн) |
d |
h |
d1 |
h1 |
t |
b |
b1 |
r |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||
|
Размеры, мм |
||||||||||
|
6 |
5,75 |
+0,3/–0,5 |
0,5 |
±0,25 |
6,75 |
0,5 |
5 |
0,5 |
1 |
0,75 |
|
8 |
7,5 |
0,75 |
±0,25 |
9 |
0,75 |
5 |
0,75 |
1,25 |
1,1 |
|
|
10 |
9,3 |
1 |
±0,5 |
11,3 |
1 |
7 |
1 |
1,5 |
1,5 |
|
|
12 |
11 |
1,25 |
±0,5 |
13,5 |
1,25 |
7 |
1 |
2 |
1,9 |
|
|
14 |
13 |
1,25 |
±0,5 |
15,5 |
1,25 |
7 |
1 |
2 |
1,9 |
|
|
16 |
15 |
1,5 |
±0,5 |
18 |
1,5 |
8 |
1,5 |
2 |
2,2 |
|
|
18 |
17 |
1,5 |
±0,5 |
20 |
1,5 |
8 |
1,5 |
2 |
2,2 |
|
|
20 |
19 |
1,5 |
±0,5 |
22 |
1,5 |
8 |
1,5 |
2 |
2,2 |
|
|
22 |
21 |
+0,4/–0,5 |
1,5 |
±0,5 |
24 |
1,5 |
8 |
1,5 |
2 |
2,2 |
|
25 |
24 |
1,5 |
±0,5 |
27 |
1,5 |
8 |
1,5 |
2 |
2,2 |
|
|
28 |
26,5 |
+0,4/–0,7 |
2 |
±0,7 |
30,5 |
2 |
9 |
1,5 |
2,5 |
3 |
|
32 |
30,5 |
2 |
±0,7 |
34,5 |
2 |
10 |
2 |
3 |
3 |
|
|
36 |
34,5 |
2,5 |
±0,7 |
39,5 |
2,5 |
12 |
2 |
3 |
3,5 |
|
|
40 |
38,5 |
2,5 |
±0,7 |
43,5 |
2,5 |
12 |
2 |
3 |
3,5 |
|
|
45 |
43 |
3 |
±0,7 |
49 |
3 |
15 |
2,5 |
3,5 |
4,5 |
|
|
50 |
48 |
3 |
±0,7 |
54 |
3 |
15 |
2,5 |
3,5 |
4,5 |
|
|
55 |
53 |
+0,4/–1,0 |
3 |
±1,0 |
59 |
3 |
15 |
2,5 |
4 |
4,5 |
|
60 |
58 |
3 |
±1,0 |
64 |
3 |
15 |
2,5 |
4 |
5 |
|
|
70 |
68 |
+0,3/–0,5 |
3 |
±1,0 |
74 |
3 |
15 |
2,5 |
4,5 |
5,5 |
|
80 |
77,5 |
3 |
±1,0 |
83,5 |
3 |
15 |
2,5 |
4,5 |
5,5 |
|
Таблица 3. Размеры и предельные отклонения размеров арматуры специального исполнения
|
Номинальный диаметр, dн, мм |
d |
h |
d1 |
h1 |
hr |
hb |
t |
b |
b1 |
r1 |
α, ° |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||||
|
Размеры, мм |
|||||||||||||
|
10 |
8,7 |
+0,3/–0,5 |
1,6 |
±0,5 |
11,9 |
1,6 |
0,6 |
1 |
10 |
0,7 |
1,5 |
11 |
50 |
|
12 |
10,6 |
1,6 |
13,8 |
1,6 |
0,6 |
1 |
10 |
0,7 |
2 |
11 |
|||
|
14 |
12,5 |
2 |
+0,65/–0,85 |
16,5 |
2 |
0,8 |
1,2 |
12 |
1 |
2 |
12 |
||
|
16 |
14,2 |
2,5 |
19,2 |
2,5 |
1 |
1,5 |
12 |
1 |
2 |
12 |
|||
|
18 |
16,2 |
2,5 |
21,2 |
2,5 |
1 |
1,5 |
12 |
1 |
2 |
12 |
|||
|
20 |
18,2 |
2,5 |
23,2 |
2,5 |
1 |
1,5 |
12 |
1 |
2 |
12 |
|||
|
22 |
20,3 |
+0,4/–0,5 |
2,5 |
25,3 |
2,5 |
1 |
1,5 |
12 |
1 |
2 |
12 |
||
|
25 |
23,3 |
2,5 |
28,3 |
2,5 |
1 |
1,5 |
14 |
1,2 |
2 |
14 |
|||
|
28 |
25,9 |
+0,4/–0,7 |
3 |
+1,0/–1,2 |
31,9 |
3 |
1,2 |
1,8 |
14 |
1,2 |
2,5 |
14 |
|
|
32 |
29,8 |
3,2 |
36,2 |
3,2 |
1,2 |
2 |
16 |
1,5 |
3 |
14 |
|||
|
36 |
33,7 |
3,5 |
40,7 |
3,5 |
1,5 |
2 |
18 |
1,5 |
3 |
19 |
|||
|
40 |
37,6 |
3,5 |
44,6 |
3,5 |
1,5 |
2 |
18 |
1,5 |
3 |
19 |
|||
Размеры, на которые не установлены предельные отклонения, на готовом профиле не контролируются.
Механические свойства и химический состав
Таблица 4. Механические свойства арматуры
|
Класс арматурной стали |
Предел текучести, σт, МПа, не менее |
Временное сопротивление, σв, МПа, не менее |
|
А-I (А240) |
235 |
373 |
|
А-II (А300) |
295 |
490 |
|
Ас-II (А300) |
295 |
441 |
|
А-III (А400) |
390 |
590 |
|
A-IV (A600) |
590 |
883 |
|
A-V (A800) |
785 |
1030 |
|
A-VI (A1000) |
980 |
1230 |
Маркировка, упаковка, транспортирование
Упаковка, маркировка, транспортирование и хранение — по ДСТУ 3058–95 (ГОСТ 7566–94) с дополнениями:
-
концы стержней из низколегированных сталей класса A-IV (А600) должны быть окрашены красной краской, класса A-V — красной и зеленой, класса A-VI (А1000) — красной и синей. Допускается окраска связок на расстоянии 0,5 м от концов;
-
стержни упаковывают в связки массой до 15 т, перевязанные проволокой или катанкой. По требованию потребителя стержни упаковывают в связки массой до 3 и 5 т;
-
на связки краска наносится полосами шириной не менее 20 мм на боковую поверхность по окружности (не менее 1/2 длины окружности) на расстоянии не более 500 мм от торца;
-
на мотки краска наносится полосами шириной не менее 20 мм поперек витков с наружной стороны мотка;
-
на неупакованную продукцию краска наносится на торец или на боковую поверхность на расстоянии не более 500 мм от торца;
-
на ярлыке, прикрепленном к каждой связке стержней, наносят принятое обозначение класса арматурной стали (например, A-III) или условное обозначение класса по пределу текучести (А400).
Условные обозначения
Арматурная сталь диаметром 20 мм, класса А–II (А300):
20 - А-II ГОСТ 5781-82.
Арматурная сталь диаметром 18 мм, класса A-I (A240):
18 - A-I ГОСТ 5781-82.
В обозначении стержней класса А-II (А300) специального назначения добавляется индекс «с»:
Ас-II (Ас300).
Арматура термомеханически упрочненная для железобетонных конструкций по ГОСТ 10884–94
Содержание
Сортамент и масса 1 м проката
Технические условия на термомеханически упрочненную арматуру регламентируются ГОСТ 10884–94. Данный стандарт распространяется на термомеханически упрочненную арматурную сталь гладкую и периодического профиля диаметрами 6–40 мм, предназначенную для армирования железобетонных конструкций.
Арматурную сталь по данному стандарту подразделяют на классы в зависимости:
-
от механических свойств — класса прочности (установленного стандартом нормируемого значения условного или физического предела текучести);
-
от эксплуатационных характеристик — на свариваемую (индекс С), стойкую против коррозионного растрескивания (индекс К).
Арматурную сталь изготавливают классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200 с периодическим профилем согласно рисункам 1 и 2 или ГОСТ 5781. По согласованию изготовителя с потребителем арматурную сталь класса прочности Ат800 и выше допускается изготавливать гладкой.
Рис. 1. Периодический профиль арматуры по ГОСТ 10884–94 с продольным выступом
Рис. 2. Периодический профиль арматуры по ГОСТ 10884–94 без продольного выступа
Основные параметры и размеры. Линейная плотность (масса стержня длиной 1 м), предельные отклонения по размерам и массе должны соответствовать установленным ГОСТ 5781.
Рис. 3. Геометрические параметры арматуры по ГОСТ 10884–94
Угол между поперечными выступами и продольной осью стержня β рекомендуется принимать равным 45°. Допускается указанный угол принимать равным от 35° до 70°.
Значения и допускаемые отклонения размера d2 соответствуют приведенным в данной таблице для размера d1.
Овальность стержней (разность между d1 и d2 в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по размеру d1.
Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом прокате их не контролируют.
Арматурную сталь диаметром 10 мм и более изготавливают в виде стержней, оговоренной в заказе длиной.
Арматурная сталь диаметрами 6 и 8 мм изготавливается в мотках. Изготовление арматурной стали классов Ат400С, Ат500С и Ат600С диаметром 10 мм допускается в мотках.
Стержни изготавливают мерной длины от 5,3 до 13,5 м. Допускается изготовление стержней мерной длиной до 26 м.
Длина стержней — по требованию потребителя.
Свариваемую арматурную сталь допускается поставлять в виде стержней:
-
мерной длины с немерными отрезками длиной не менее 2 м в количестве не более 15 % от массы партии;
-
немерной длины от 6 до 12 м. В партии такой арматурной стали допускается наличие стержней длиной от 3 до 6 м в количестве не более 7 % от массы партии.
Предельные отклонения размеров и массы
Таблица 1. Геометрические параметры термоупрочненной арматуры и их предельные отклонения, мм
|
Номинальный диаметр арматурной стали (номер профиля), dн |
d |
h |
d1 |
t * |
b |
b1 |
с, неболее |
||
|
не менее |
номинальный |
отклонения при точности |
|||||||
|
обычной |
повышенной |
||||||||
|
6 |
5,8 |
0,4 |
7 |
+0,8/–1,0 |
±0,6 |
5 |
0,6 |
1,0 |
1,9 |
|
8 |
7,7 |
0,6 |
9,3 |
6 |
0,8 |
1,25 |
2,5 |
||
|
10 |
9,5 |
0,8 |
11,5 |
+0,9/–1,6 |
7 |
1 |
1,5 |
3,1 |
|
|
12 |
11,3 |
1 |
13,7 |
8 |
1,2 |
2,0 |
3,8 |
||
|
14 |
13,3 |
1,1 |
15,9 |
9 |
1,4 |
4,4 |
|||
|
16 |
15,2 |
1,2 |
18 |
+1,2/–1,8 |
±0,8 |
10 |
1,6 |
5 |
|
|
18 |
17,1 |
1,3 |
20,1 |
11 |
1,8 |
5,6 |
|||
|
20 |
19,1 |
1,4 |
22,3 |
12 |
2 |
6,3 |
|||
|
22 |
21,1 |
1,5 |
24,5 |
14 |
2,2 |
6,9 |
|||
|
25 |
24,1 |
1,6 |
27,7 |
15 |
2,5 |
7,9 |
|||
|
28 |
27 |
1,8 |
31 |
+1,7/–2,5 |
±1,2 |
17 |
2,8 |
2,5 |
8,8 |
|
32 |
30,7 |
2 |
35,1 |
18 |
3,2 |
3,0 |
10 |
||
|
36 |
34,5 |
2,3 |
39,5 |
19 |
3,6 |
11,3 |
|||
|
40 |
38,4 |
2,5 |
43,8 |
20 |
4 |
12,5 |
|||
* Предельные отклонения составляют ±15 %.
Предельные отклонения по длине
Предельные отклонения по длине стержней мерной длины должны соответствовать требованиям ГОСТ 5781.
Механические свойства и химический состав
Таблица 2. Нормы на механические свойства арматурного проката
-
Класс прочности арматурной стали
Номинальные диаметры, мм
Температура электронагрева, °С
Временное сопротивление разрыву, σв, МПа
Условный или физический предел текучести,σ0,2 (σт), МПа
не менее
Ат400
6–40
—
550
440
Ат500
6–40
—
600
500
Ат600
10–40
400
800
600
Ат800
10–32*
400
1000
800
Ат1000
10–32
450
1250
1000
Ат1200
10–32
450
1450
1200
