Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.
Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.
Балки двутавровые по ГОСТ 8239–89 с уклоном внутренних граней полок
Содержание
Сортамент и масса 1 м проката
Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.
Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.
По точности прокатки двутавры подразделяют на:
-
повышенной точности — Б
-
обычной точности — В.
Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89
|
№ балки |
Размеры, мм |
Масса 1 м балки, кг |
Количество метров в 1 тонне, м |
|||
|
h |
b |
S |
t |
|||
|
10 |
100 |
55 |
4,5 |
7,2 |
9,456 |
105,7 |
|
12 |
120 |
64 |
4,8 |
7,3 |
11,54 |
86,62 |
|
14 |
140 |
73 |
4,9 |
7,5 |
13,68 |
73,09 |
|
16 |
160 |
81 |
5 |
7,8 |
15,89 |
62,94 |
|
18 |
180 |
90 |
5,1 |
8,1 |
18,35 |
54,50 |
|
18а |
180 |
100 |
5,1 |
8,3 |
19,92 |
50,20 |
|
20 |
200 |
100 |
5,2 |
8,4 |
21,04 |
47,53 |
|
20а* |
200 |
110 |
5,2 |
8,6 |
22,69 |
44,08 |
|
22 |
220 |
110 |
5,4 |
8,7 |
24,04 |
41,60 |
|
22а* |
220 |
120 |
5,4 |
8,9 |
25,76 |
38,82 |
|
24 |
240 |
115 |
5,6 |
9,5 |
27,34 |
36,57 |
|
24а* |
240 |
125 |
5,6 |
9,8 |
29,40 |
34,02 |
|
27 |
270 |
125 |
6 |
9,8 |
31,53 |
31,71 |
|
27а* |
270 |
135 |
6 |
10,2 |
33,88 |
29,51 |
|
30 |
300 |
135 |
6,5 |
10,2 |
36,48 |
27,41 |
|
30а* |
300 |
145 |
6,5 |
10,7 |
39,17 |
25,53 |
|
33 |
330 |
140 |
7 |
11,2 |
42,25 |
23,67 |
|
36 |
360 |
145 |
7,5 |
12,3 |
48,55 |
20,60 |
|
40 |
400 |
155 |
8,3 |
13 |
56,96 |
17,56 |
|
45 |
450 |
160 |
9 |
14,2 |
66,50 |
15,04 |
|
50 |
500 |
170 |
10 |
15,2 |
78,64 |
12,72 |
|
55 |
550 |
180 |
11 |
16,5 |
92,66 |
10,79 |
|
60 |
600 |
190 |
12 |
17,8 |
108,0 |
9,263 |
Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.
Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:
-
мерной длины;
-
кратной мерной длины;
-
немерной длины.
Предельные отклонения размеров и массы

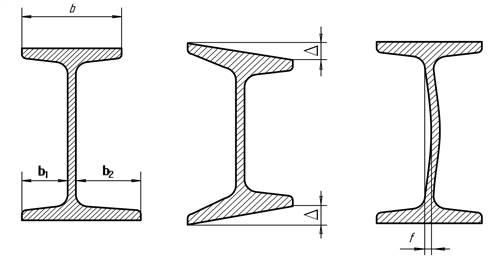

Рис. 2. Отклонения размеров поперечного сечения
Условные обозначения: b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.
Таблица 2. Предельные отклонения размеров, мм
|
Параметр двутавра, показатель качества |
Размер, мм |
Точность прокатки |
|
|
повышенной |
обычной |
||
|
Высота, h |
До 140 включ. |
±2,0 |
±2,0 |
|
От 140 до 180 включ. |
±2,5 |
||
|
От 180 до 300 включ. |
±3,0 |
±3,0 |
|
|
От 300 до 360 включ. |
±3,5 |
||
|
От 360 до 600 включ. |
±4,0 |
±4,0 |
|
|
Ширина полки, b |
До 73 включ. |
±2,0 |
±2,0 |
|
От 73 до 90 включ. |
±2,5 |
||
|
От 90 до 135 включ. |
±3,0 |
||
|
От 135 до 155 включ. |
±3,0 |
±3,5 |
|
|
От 155 |
±4,0 |
||
|
Толщина полки, t* |
До 7,5 включ. |
–0,4 |
–0,7 |
|
От 7,5 до 8,9 включ. |
–0,5 |
–0,7 |
|
|
От 8,9 до 10,7 включ. |
–0,6 |
–0,8 |
|
|
От 10,7 до 12,3 включ. |
–0,7 |
–1,0 |
|
|
От 12,3 до 14,2 включ. |
–0,8 |
||
|
От 14,2 до 15,2 включ. |
–0,9 |
||
|
От 15,2 |
–1,0 |
–1,2 |
|
|
Перекос полки, ∆, при ширине b |
От 55 до 190 включ. |
Не более 0,0125 b |
Не более 0,02 b |
|
Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b |
До 73 включ. |
2,0 |
2,0 |
|
От 73 до 90 включ. |
2,5 |
||
|
От 90 до 135 включ. |
3,0 |
||
|
От 135 до 145 включ. |
3,0 |
3,5 |
|
|
От 145 |
4,0 |
||
|
Длина |
До 8 м включ. |
+40 |
+40 |
|
От 8 м |
К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м |
+80 |
|
* Плюсовые отклонения ограничиваются предельными отклонениями по массе.
Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.
Прогиб стенки, f, не должен превышать 0,15·S.
Кривизна двутавра не должна превышать 0,2 % длины.
Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.
Балки двутавровые стальные специальные по ГОСТ 19425–74
Содержание
Сортамент и масса 1 м проката
Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:
-
для балок серии М уклон внутренних граней полок составляет 12 %;
-
для балок серии С уклон внутренних граней полок составляет 16 %.
Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.
Радиусы закруглений на профилях не определяются и указываются для построения калибра.
По точности прокатки профили подразделяют на:
-
высокой точности — А,
-
обычной точности — В.
Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74
|
№ балки |
Размеры, мм |
Масса 1 м балки, кг |
Количество метров в 1 тонне, м |
|||
|
h |
b |
S |
t |
|||
|
14С |
140 |
80 |
5,5 |
9,1 |
16,9 |
59,17 |
|
20С |
200 |
100 |
7 |
11,4 |
27,9 |
35,84 |
|
20Са |
200 |
102 |
9 |
11,4 |
31,1 |
32,15 |
|
22С |
220 |
110 |
7,5 |
12,3 |
33,1 |
30,21 |
|
27С |
270 |
122 |
8,5 |
13,7 |
42,8 |
23,36 |
|
27Са |
270 |
124 |
10,5 |
13,7 |
47,0 |
21,28 |
|
36С |
360 |
140 |
14 |
15,8 |
71,3 |
14,03 |
|
18М |
180 |
90 |
7 |
12 |
25,8 |
38,76 |
|
24М |
240 |
110 |
8,2 |
14 |
38,3 |
26,11 |
|
30М |
300 |
130 |
9 |
15 |
50,2 |
19,92 |
|
36М |
360 |
130 |
9,5 |
16 |
57,9 |
17,27 |
|
45М |
450 |
150 |
10,5 |
18 |
77,6 |
12,89 |
Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.
Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:
-
мерной длины;
-
кратной мерной длины;
-
мерной длины с остатком до 5 % от массы партии;
-
кратной мерной длины с остатком до 5 % от массы партии;
-
немерной длины.
Остатком считаются профили длиной не менее 3 м.
Предельные отклонения размеров и массы
Таблица 2. Предельные отклонения размеров профилей, мм
|
Номер профиля |
По высоте профиля |
По ширине полки |
По толщине полки |
||
|
Точность прокатки |
|||||
|
обычная |
высокая |
обычная |
высокая |
||
|
14 |
— |
±2,0 |
±2,0 |
+1,0/-0,2 |
–0,06•t |
|
18 |
±2,5 |
— |
±2,5 |
— |
а) |
|
От 18 до 30 |
— |
±3,0 |
— |
±3,0 |
а) |
|
36 |
±3,5 |
— |
±3,5 |
— |
|
|
45 |
±4,0 |
— |
±4,0 |
— |
|
а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе
Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.
Предельные отклонения по длине
Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
-
для обычной точности прокатки:
-
+40 мм при длине до 8 м;
-
+80 мм при длине св. 8 м.
-
-
для высокой точности прокатки:
-
+40 мм при длине до 8 м;
-
+5 мм на каждый метр свыше 8 м.
-
Балки сварные двутавровые
Сортамент и масса 1 м проката
Рис. 1. Сварной двутавр
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.
Таблица 1. Размеры, масса и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95производства Днепропетровского завода металлоконструкций им. Бабушкина
|
Обозначение балки |
Размеры, мм |
Теоретическая масса 1 м, кг |
Количество метров в тонне |
|||
|
h |
b |
S |
t |
|||
|
45БС1 |
444 |
200 |
8 |
12 |
64,06 |
15,6 |
|
45БС2 |
460 |
300 |
12 |
20 |
133,8 |
7,48 |
|
45БС3 |
448 |
180 |
8 |
14 |
65,94 |
15,2 |
|
50БС1 |
482 |
200 |
10 |
16 |
85,57 |
11,7 |
|
50БС2 |
482 |
300 |
12 |
16 |
117,8 |
8,49 |
|
50БС3 |
500 |
300 |
12 |
25 |
160,1 |
6,24 |
|
50БС4 |
510 |
300 |
14 |
30 |
190,8 |
5,24 |
|
55БС1 |
551 |
220 |
10 |
18 |
102,6 |
9,75 |
|
55БС2 |
547 |
200 |
10 |
16 |
90,67 |
11,0 |
|
60БС1 |
577 |
240 |
12 |
16 |
111,6 |
8,96 |
|
60БС2 |
585 |
240 |
12 |
20 |
126,7 |
7,89 |
|
60БС3 |
585 |
320 |
12 |
20 |
151,8 |
6,59 |
|
60БС4 |
595 |
320 |
14 |
25 |
185,5 |
5,39 |
|
60БС5 |
605 |
320 |
16 |
30 |
219,2 |
4,56 |
|
60БС6 |
597 |
190 |
12 |
16 |
101,0 |
9,91 |
|
70БС1 |
685 |
260 |
12 |
20 |
142,4 |
7,02 |
|
70БС2 |
685 |
320 |
14 |
20 |
171,4 |
5,84 |
|
70БС3 |
695 |
320 |
14 |
25 |
196,5 |
5,09 |
|
70БС4 |
705 |
320 |
16 |
30 |
231,7 |
4,32 |
|
70БС5 |
725 |
320 |
20 |
40 |
302,2 |
3,31 |
|
70БС6 |
692 |
230 |
12 |
16 |
119,9 |
8,34 |
|
80БС1 |
791 |
280 |
14 |
18 |
162,1 |
6,17 |
|
80БС2 |
815 |
300 |
18 |
30 |
248,0 |
4,03 |
|
90БС1 |
895 |
300 |
16 |
20 |
201,6 |
4,96 |
|
90БС2 |
927 |
300 |
16 |
36 |
276,9 |
3,61 |
|
100БС1 |
995 |
320 |
16 |
25 |
244,3 |
4,09 |
|
100БС2 |
1005 |
320 |
16 |
30 |
269,4 |
3,71 |
|
100БС3 |
1017 |
320 |
20 |
36 |
329,2 |
3,04 |
|
120БС1 |
1280 |
400 |
12 |
20 |
242,4 |
4,13 |
|
120БС2 |
1280 |
450 |
14 |
20 |
277,6 |
3,60 |
|
140БС1 |
1440 |
400 |
12 |
20 |
257,5 |
3,88 |
|
140БС2 |
1440 |
450 |
12 |
20 |
273,2 |
3,66 |
|
140БС3 |
1450 |
500 |
14 |
25 |
350,1 |
2,86 |
|
160БС1 |
1640 |
450 |
12 |
20 |
292,0 |
3,42 |
|
160БС2 |
1640 |
500 |
12 |
20 |
307,7 |
3,25 |
|
160БС3 |
1650 |
500 |
14 |
25 |
372,1 |
2,69 |
|
160БС4 |
1650 |
560 |
14 |
25 |
395,6 |
2,53 |
|
180БС1 |
1800 |
560 |
12 |
25 |
384,7 |
2,60 |
|
180БС2 |
1800 |
500 |
14 |
25 |
388,6 |
2,57 |
|
180БС3 |
1810 |
500 |
14 |
30 |
427,8 |
2,34 |
|
180БС4 |
1810 |
600 |
16 |
30 |
502,4 |
1,99 |
|
200БС1 |
2000 |
560 |
12 |
25 |
403,5 |
2,48 |
|
200БС2 |
2010 |
500 |
16 |
30 |
480,4 |
2,08 |
|
200БС3 |
2010 |
600 |
16 |
30 |
527,5 |
1,90 |
Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Балки двутавровые горячекатаные с параллельными гранями полок по ГОСТ 26020–83
Содержание
Сортамент и масса 1 м проката
Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:
-
Б — нормальные двутавры;
-
Ш — широкополочные двутавры;
-
К — колонные двутавры.
Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.
Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020–83
|
№ балки |
Размеры, мм |
Масса 1 мбалки, кг |
Количество метровв 1 тонне, м |
|||
|
h |
b |
S |
t |
|||
|
Нормальные двутавры |
||||||
|
10Б1 |
100 |
55 |
4,1 |
5,7 |
8,104 |
123,4 |
|
12Б1 |
117,6 |
64 |
3,8 |
5,1 |
8,658 |
115,5 |
|
12Б2 |
120 |
64 |
4,4 |
6,3 |
10,37 |
96,43 |
|
14Б1 |
137,4 |
73 |
3,8 |
5,6 |
10,51 |
95,12 |
|
14Б2 |
140 |
73 |
4,7 |
6,9 |
12,89 |
77,55 |
|
16Б1 |
157 |
82 |
4 |
5,9 |
12,7 |
78,74 |
|
16Б2 |
160 |
82 |
5 |
7,4 |
15,77 |
63,4 |
|
18Б1 |
177 |
91 |
4,3 |
6,5 |
15,37 |
65,07 |
|
18Б2 |
180 |
91 |
5,3 |
8 |
18,8 |
53,2 |
|
20Б1 |
200 |
100 |
5,6 |
8,5 |
22,36 |
44,72 |
|
23Б1 |
230 |
110 |
5,6 |
9 |
25,83 |
38,71 |
|
26Б1 |
258 |
120 |
5,8 |
8,5 |
27,96 |
35,77 |
|
26Б2 |
261 |
120 |
6 |
10 |
31,16 |
32,09 |
|
30Б1 |
296 |
140 |
5,8 |
8,5 |
32,9 |
30,39 |
|
30Б2 |
299 |
140 |
6 |
10 |
36,64 |
27,29 |
|
35Б1 |
346 |
155 |
6,2 |
8,5 |
38,88 |
25,72 |
|
35Б2 |
349 |
155 |
6,5 |
10 |
43,31 |
23,09 |
|
40Б1 |
392 |
165 |
7 |
9,5 |
48,08 |
20,8 |
|
40Б2 |
396 |
165 |
7,5 |
11,5 |
54,72 |
18,27 |
|
45Б1 |
443 |
180 |
7,8 |
11 |
59,84 |
16,71 |
|
45Б2 |
447 |
180 |
8,4 |
13 |
67,47 |
14,82 |
|
50Б1 |
492 |
200 |
8,8 |
12 |
72,98 |
13,7 |
|
50Б2 |
496 |
200 |
9,2 |
14 |
80,73 |
12,39 |
|
55Б1 |
543 |
220 |
9,5 |
13,5 |
88,99 |
11,24 |
|
55Б2 |
547 |
220 |
10 |
15,5 |
97,92 |
10,21 |
|
60Б1 |
593 |
230 |
10,5 |
15,5 |
106,2 |
9,418 |
|
60Б2 |
597 |
230 |
11 |
17,5 |
115,6 |
8,65 |
|
70Б1 |
691 |
260 |
12 |
15,5 |
129,3 |
7,732 |
|
70Б2 |
697 |
260 |
12,5 |
18,5 |
144,2 |
6,937 |
|
80Б1 |
791 |
280 |
13,5 |
17 |
159,5 |
6,269 |
|
80Б2 |
798 |
280 |
14 |
20,5 |
177,9 |
5,622 |
|
90Б1 |
893 |
300 |
15 |
18,5 |
194 |
5,155 |
|
90Б2 |
900 |
300 |
15,5 |
22 |
213,8 |
4,676 |
|
100Б1 |
990 |
320 |
16 |
21 |
230,6 |
4,336 |
|
100Б2 |
998 |
320 |
17 |
25 |
258,2 |
3,873 |
|
100Б3 |
1006 |
320 |
18 |
29 |
285,7 |
3,5 |
|
100Б4 |
1013 |
320 |
19,5 |
32,5 |
314,5 |
3,18 |
|
Широкополочные двутавры |
||||||
|
20Ш1 |
193 |
150 |
6 |
9 |
30,58 |
32,71 |
|
23Ш1 |
226 |
155 |
6,5 |
10 |
36,17 |
27,65 |
|
26Ш1 |
251 |
180 |
7 |
10 |
42,68 |
23,43 |
|
26Ш2 |
255 |
180 |
7,5 |
12 |
49,24 |
20,31 |
|
30Ш1 |
291 |
200 |
8 |
11 |
53,62 |
18,65 |
|
30Ш2 |
295 |
200 |
8,5 |
13 |
60,95 |
16,41 |
|
30Ш3 |
299 |
200 |
9 |
15 |
68,29 |
14,64 |
|
35Ш1 |
338 |
250 |
9,5 |
12,5 |
75,1 |
13,32 |
|
35Ш2 |
341 |
250 |
10 |
14 |
82,22 |
12,16 |
|
35Ш3 |
345 |
250 |
10,5 |
16 |
91,29 |
10,95 |
|
40Ш1 |
388 |
300 |
9,5 |
14 |
96,05 |
10,41 |
|
40Ш2 |
392 |
300 |
11,5 |
16 |
111,1 |
8,999 |
|
40Ш3 |
396 |
300 |
12,5 |
18 |
123,4 |
8,106 |
|
50Ш1 |
484 |
300 |
11 |
15 |
114,4 |
8,741 |
|
50Ш2 |
489 |
300 |
14,5 |
17,5 |
138,7 |
7,212 |
|
50Ш3 |
495 |
300 |
15,5 |
20,5 |
156,4 |
6,396 |
|
50Ш4 |
501 |
300 |
16,5 |
23,5 |
174 |
5,746 |
|
60Ш1 |
580 |
320 |
12 |
17 |
142,1 |
7,036 |
|
60Ш2 |
587 |
320 |
16 |
20,5 |
176,9 |
5,654 |
|
60Ш3 |
595 |
320 |
18 |
24,5 |
205,5 |
4,866 |
|
60Ш4 |
603 |
320 |
20 |
28,5 |
234,2 |
4,27 |
|
70Ш1 |
683 |
320 |
13,5 |
19 |
169,9 |
5,887 |
|
70Ш2 |
691 |
320 |
15 |
23 |
197,6 |
5,062 |
|
70ШЗ |
700 |
320 |
18 |
27,5 |
235,4 |
4,249 |
|
70Ш4 |
708 |
320 |
20,5 |
31,5 |
268,1 |
3,73 |
|
70Ш5 |
718 |
320 |
23 |
36,5 |
305,9 |
3,269 |
|
Колонные двутавры |
||||||
|
20K1 |
195 |
200 |
6,5 |
10 |
41,47 |
24,11 |
|
20K2 |
198 |
200 |
7 |
11,5 |
46,87 |
21,34 |
|
23K1 |
227 |
240 |
7 |
10,5 |
52,2 |
19,16 |
|
23K2 |
230 |
240 |
8 |
12 |
59,47 |
16,81 |
|
26K1 |
255 |
260 |
8 |
12 |
65,22 |
15,33 |
|
26K2 |
258 |
260 |
9 |
13,5 |
73,15 |
13,67 |
|
26K3 |
262 |
260 |
10 |
15,5 |
83,13 |
12,03 |
|
30K1 |
296 |
300 |
9 |
13,5 |
84,77 |
11,8 |
|
30K2 |
300 |
300 |
10 |
15,5 |
96,3 |
10,38 |
|
30К3 |
304 |
300 |
11,5 |
17,5 |
108,9 |
9,183 |
|
35К1 |
343 |
350 |
10 |
15 |
109,7 |
9,117 |
|
35К2 |
348 |
350 |
11 |
17,5 |
125,9 |
7,944 |
|
35K3 |
353 |
350 |
13 |
20 |
144,5 |
6,919 |
|
40К1 |
393 |
400 |
11 |
16,5 |
138 |
7,248 |
|
40К2 |
400 |
400 |
13 |
20 |
165,6 |
6,039 |
|
40K3 |
409 |
400 |
16 |
24,5 |
202,3 |
4,942 |
|
40К4 |
419 |
400 |
19 |
29,5 |
242,2 |
4,129 |
|
40К5 |
431 |
400 |
23 |
35,5 |
291,2 |
3,434 |
|
Двутавры дополнительной серии (Д) |
||||||
|
24ДБ1 |
239 |
115 |
5,5 |
9,3 |
27,82 |
35,94 |
|
27ДБ1 |
269 |
125 |
6 |
9,5 |
31,93 |
31,31 |
|
36ДБ1 |
360 |
145 |
7,2 |
12,3 |
49,14 |
20,35 |
|
35ДБ1 |
349 |
127 |
5,8 |
8,5 |
33,58 |
29,78 |
|
40ДБ1 |
399 |
139 |
6,2 |
9 |
39,7 |
25,19 |
|
45ДБ1 |
450 |
152 |
7,4 |
11 |
52,63 |
19 |
|
45ДБ2 |
450 |
180 |
7,6 |
13,3 |
65,03 |
15,38 |
|
30ДШ1 |
300,6 |
201,9 |
9,4 |
16 |
72,72 |
13,75 |
|
40ДШ1 |
397,6 |
302 |
11,5 |
18,7 |
124,4 |
8,036 |
|
50ДШ1 |
496,2 |
303,8 |
14,2 |
21 |
155,3 |
6,437 |
Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.
Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:
-
мерной длины;
-
мерной длины с отрезком;
-
кратной мерной длины;
-
кратной мерной длины с отрезком;
-
немерной длины.
В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.
Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.
Отрезком считаются двутавры длиной не менее:
-
3 м — для двутавров с линейной плотностью до 20 кг/м;
-
4 м — для двутавров с линейной плотностью свыше 20 кг/м.
Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:
-
до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;
-
до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;
-
до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;
-
до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.
Предельные отклонения размеров и массы
Рис. 2. Отклонения размеров поперечного сечения
Условные обозначения: b — ширина полки; b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.
Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров
|
Параметр двутавра |
Интервал значений параметров, мм |
Предельные отклонения, мм |
|
Высота, h |
h≤120 |
±2,0 |
|
120<h<380 |
±3,0 |
|
|
380≤h<580 |
±4,0 |
|
|
h≥580 |
±5,0 |
|
|
Ширина полки, b |
h≤120 |
±2,0 |
|
h>120 |
±3,0 |
|
|
Толщина стенки, S |
S≤4,4 |
±0,5 |
|
4,4<S≤6,5 |
±0,7 |
|
|
6,5<S<16,0 |
±l,0 |
|
|
16,0≤S<23,0 |
±1,5 |
|
|
23,0≤S |
±2,0 |
|
|
Толщина полки, t |
t≤6,3 |
±1,0 |
|
6,3<t<16,0 |
±1,5 |
|
|
16,0≤t<25,0 |
±2,0 |
|
|
25,0≤t<40,0 |
±2,5 |
|
|
Перекос полки, ∆ |
h≤120 |
1 |
|
120<h≤290 |
0,015•b≤3,0 |
|
|
h>290 |
0,015•b≤4,0 |
|
|
Смещение полки, относительно стенки, δ, |
h≤120 |
1,5 |
|
120<h<190 |
2,5 |
|
|
190≤h≤290 |
3 |
|
|
h>290 b<220 |
3 |
|
|
b≥220 |
4,5 |
|
|
Кривизна стенки по высоте сечения, f |
h≤120 |
1 |
|
120<h<380 |
1,5 |
|
|
Кривизна стенки по высоте сечения, f |
380≤h≤680 |
2 |
|
h>680 |
3 |
Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.
Предельные отклонения по длине
Таблица 3. Предельные отклонения по длине профилей мерной и кратной мерной длины
|
Длина профиля, мм |
Интервал значений параметров |
Предельные отклонения, мм |
|
До 12 м включ. |
h<790 |
+60/-0 |
|
До 12 м включ. |
h≥790 |
+80/-0 |
|
От 12 м |
— |
+100/-0 |
Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.
Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.
